비정질 합금 (Liquid Metal)의 가역 구조제어 (Relaxation↔ Rejuvenation) 거동을 이해하여, 기존 합금의 한계를 넘어서 극한 환경에 적합하게 설계된 혁신적인 신소재의 개발을 하는 데 목적이 있다. 가역 구조제어 기반 손상 진단 및 치료를 할 수 있도록 하여, 고정밀성이 요구되는 로봇 부품산업, 강한 내마모성이 요구되는 항공 우주 분야로의 적용 효과를 기대할 수 있다.

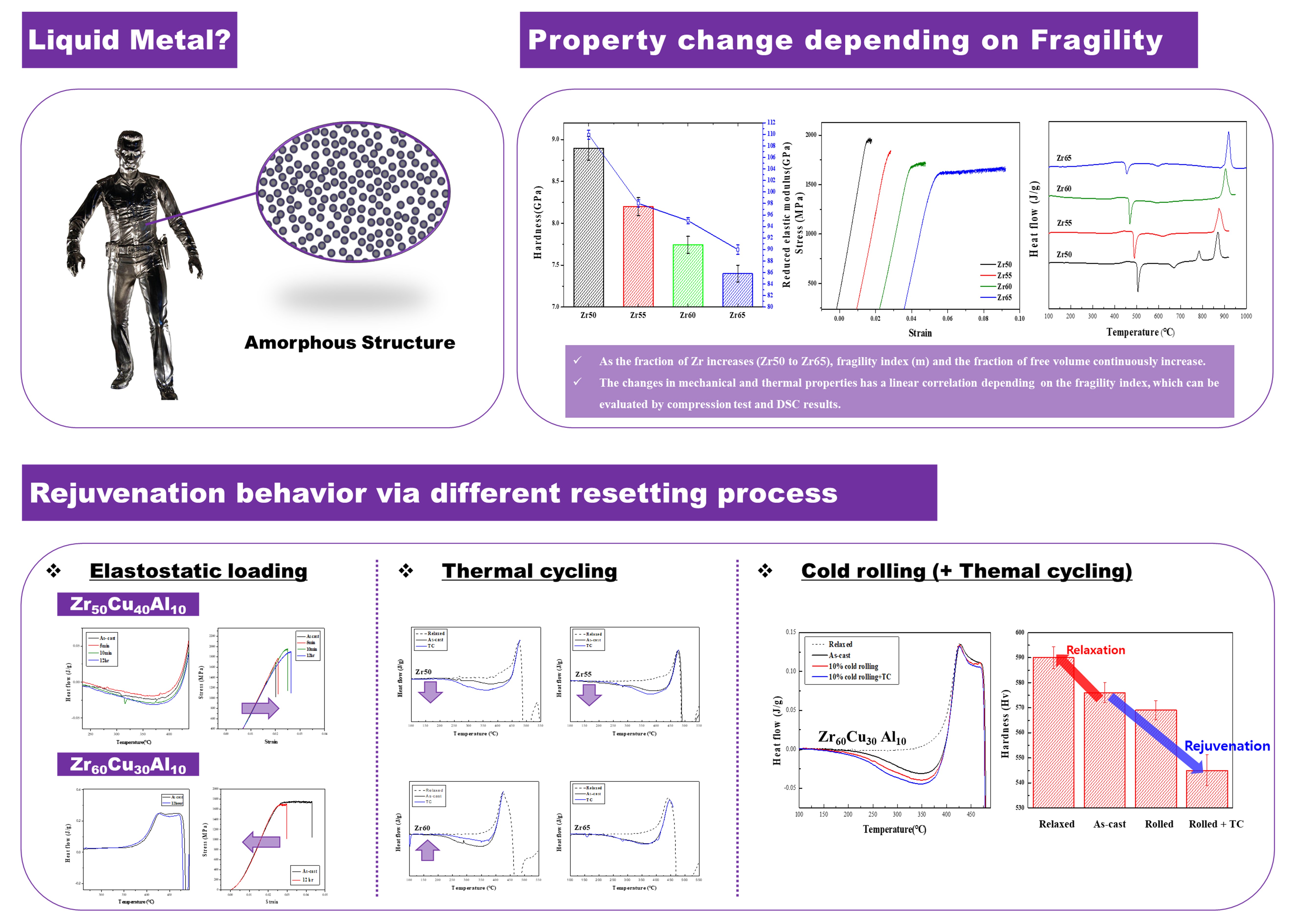

대표적인 비정질 합금계인 Zr-Cu-Al의 Strong-Fragile에 따른 물성 차이를 분석하였다. Zr의 비율이 증가할수록 (Zr50 → Zr65) Strong →Fragile 해지며, 이 특성이 기계적, 열적 특성의 변화와 밀접한 관련이 있는 것을 알 수 있었다.
Liquid metal의 장수명화를 위해 다양한 Resetting 공정을 진행하였다, Strong 한 경우에는 알려진 Resetting 공정을 통한 회복 거동이 뚜렷이 보였으나, Fragile 한 경우에는 Resetting 공정을 통한 회복 거동에서 정도의 차이를 보였고 Cold rolling의 Resetting 공정으로 효과적인 회복 거동을 보이는 것을 실험으로 밝혀냈다.
향후 ‘Strong-Fragile에 따른 Resetting 공정을 통한 비정질 합금의 회복 거동 분석을 체계화’하면, 현재 존재하지 않는 새롭고 획기적인 특성을 갖는 소재인 Liquid metal의 mechanism을 이해하는 데 이바지를 할 것이다. 그리고 Liquid metal의 우수한 기계적, 열적 특성을 이용하면서도, 기존 부품의 수명 한계를 극복한 장수명화를 달성하여 다양한 분야에서 구조 재료로 상용화를 할 수 있을 것으로 기대된다.
